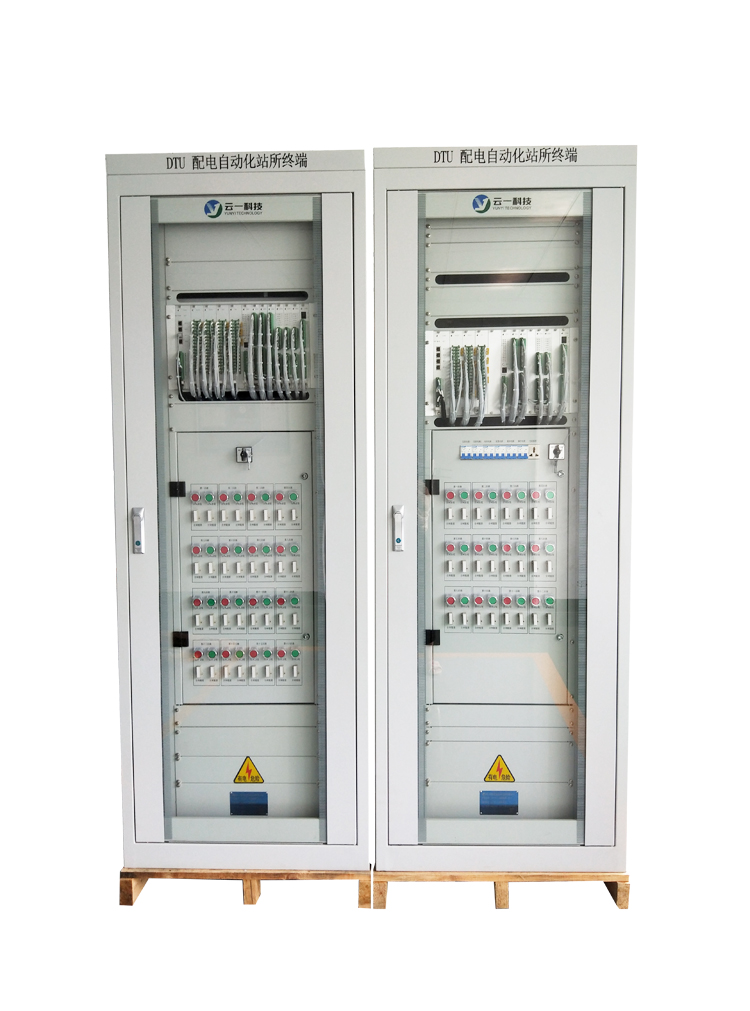

配电终端DTU

配电终端DTU产品概述

1、高等级防护外壳，抗干扰能力强，能经受高压、雷电、及高频信号干扰，电磁兼容性符合严酷级行业标准。
2、智能插件方案的采用，使机箱母板标准化，便于生产及现场维护。
3、结合高级语言的软件开发使系32位高性能MCU。
4、当DTU设置为联络开关时，根据一侧或二侧PT受电状态，按整定值自动控制开关合分。
5、告警：检测到告警时常亮。
6、电流输入标称值：1A/5A，50Hz。
7、配电终端采用模块化设计，能够完成对配电开关的信息采集和控制。
8、直流采样：采集直流量，实现直流电压的测量。
9、装置整体嵌入式安装，采用前插前接线方式。

配电终端DTU功能特点

1、配电监控终端装置是一种分布式多CPU多功能的网络型测量控制装置。
2、具有接收并执行上级装置的遥控命令及返送校核。
3、能当地和远方进行参数设置。
4、至少1路RS232远程接口，支持采用GPRS/CDMA无线公网、中压载波等通讯方式等。
5、线路遥信一般包括开关状态、隔离刀闸状态、接地刀闸状态、储能状态等、故障指示器输出。
6、配电终端由主站、通信网络、终端装置三部分组成。
7、配电终端DTU的功能可通过软件组态配置既可实现灵活组合。
8、 DTU上有标准通信维护接口，利用专用维护软件进行调试及维护。
9、采用现代流行的分布式系统结构的设计思想。

配电终端DTU工作原理

1、配电终端与主站建立连接时间应小于60秒。
2、可与配电网自动化主站和子站系统配合，实现多条线路的电量的采集和控制，检测故障、故障区域定位、隔离及非故障区域恢复供电，提高供电可靠性。
3、 DTU站所终端可配合主站系统实现远程电池巡检、电池活化功能。
4、每隔20ms采集一次测量值，提供带阀值的实时遥测数据和带时标的遥测数据给调度读取。
5、 DTU配电终端能完成配电线路的遥测采集。
6、采集每条线路至少6路遥信。
7、 DTU具有交流采样、直流遥测、遥控、遥信、录波、时钟同步、事件顺序记录、等功能并且可以保存大容量数据，是新一代测控终端装置。
8、配网终端DTU可以通过主站系统对配网设备遥控操作，从而缩短故障处理时间和降低人工维护成本。
9、配电自动化终端DTU通过调试软件对三遥采样信息进行灵活组态配置，实现对高压侧环网柜或低压侧配变的数据计算处理与监测功能。
