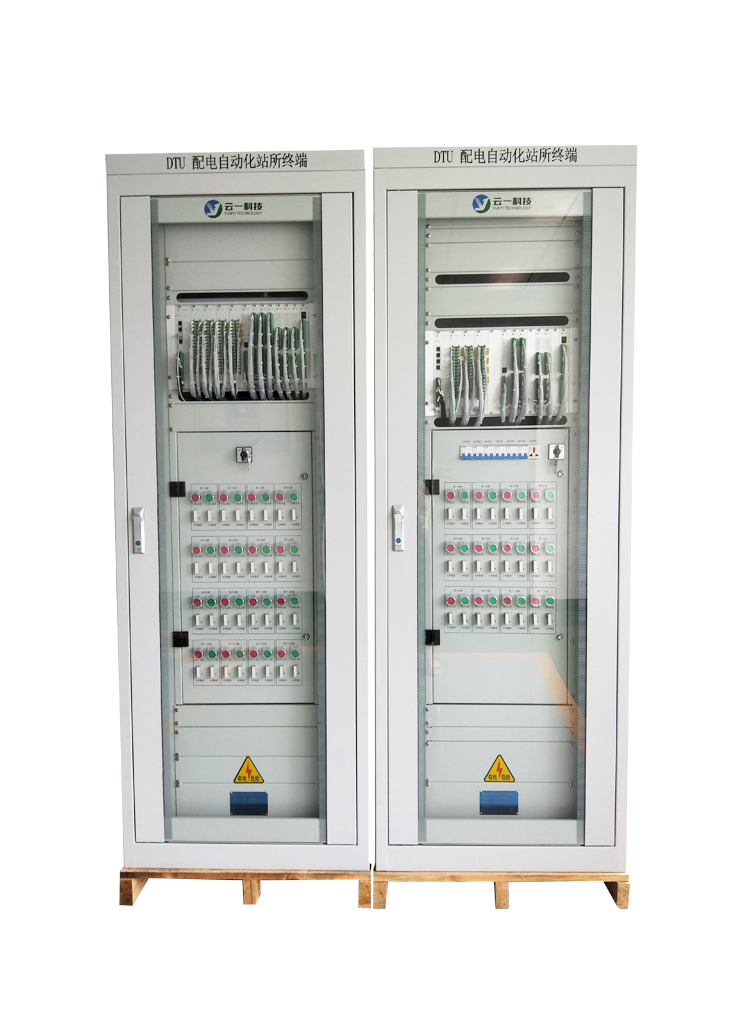

智能配电终端DTU屏

智能配电终端DTU屏产品概述

1、采用现代流行的分布式系统结构的设计思想。
2、每个遥控接点单独设置动作保持时间。
3、具有具有通道监视功能。
4、遥信功能：装置具有***多96路遥信输入。
5、具有与两个主站的通信功能。
6、每块数据处理单元可处理60个交流模拟量输入，4个直流模拟量输入。
7、能承受GB/T14598.9-2002规定的IV级的辐射电磁场干扰试验。
8、 RS232接口：电气隔离，支持通讯速率至少9600。
9、实现8条线路的远程跳、合闸控制输出。

智能配电终端DTU屏功能特点

1、相间短路故障检测。
2、终端具备1路级联RS485通讯接口。
3、在安装接线时，要确保柜子前面的空气开关处于断开状态。
4、 RS232接口：电气隔离，支持通讯速率至少9600。
5、串行通讯接口：本装置备有4个串行通讯口，可以实现多主站通讯或与其他自动装置交换信息。
6、事故曲线包括越限故障曲线和开关跳闸故障曲线。
7、故障识别：采集并识别馈线故障电流并向子站或主站传送。
8、具有执行遥控命令实现故障隔离和恢复供电的功能。
9、配电监控终端装置内含有以太网络接口，采用标准的TCP/IP协议，10/100M通信速率。

智能配电终端DTU屏工作原理

1、开闭所终端设备具有自动频率跟踪交流采样技术，实现了交流测量的免调节、免维护、免校准，保证了系统的准确度和稳定性。
2、频率测量误差不大于±0.01Hz。
3、智能插件方案的采用，使机箱母板标准化，便于生产及现场维护。
4、 DTU测控终端的每块模拟量遥测板可采集15个交流模拟量，其中1个直流电压采集。
5、具有自诊断功能，当发现DTU的内存、时钟、I/O等异常，马上记录并上报。 具有上电自恢复功能。
6、软件防抖动时间6-60000毫秒可设。
7、 DTU配网自动化终端一般配备一套独立的通信电源集中组屏安装。
8、线路故障指示LED：线路1故障、线路2故障、线路3故障、线路4故障、线路5故障、线路6故障、线路7故障、线路8故障。
9、分别记录并保存主站及当地遥控记录。
