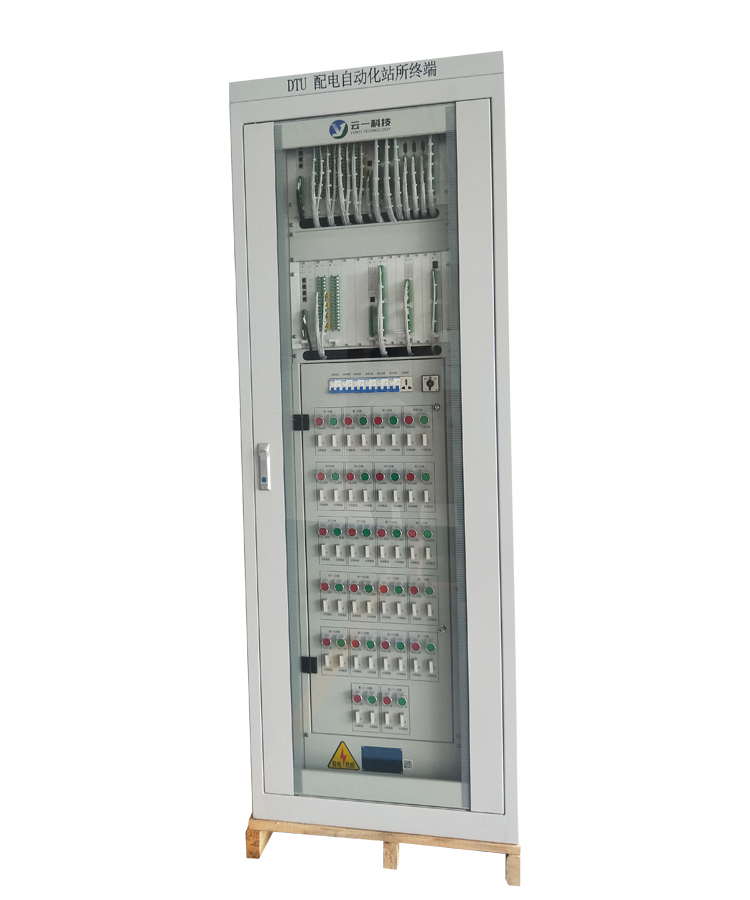

配网终端测控DTU屏

配网终端测控DTU屏产品概述

1、开关量分辨率不大于2ms。
2、采集至少4路公共遥信：交流输入状态、电池充放电状态、电池欠压状态、远方/本地控制状态。
3、富余的通讯接口，装置含有多达四个串行口，(RS485或 RS232可选)满足不同场合的通讯要求。
4、配电终端DTU的功能可通过软件组态配置既可实现灵活组合。
5、配电终端DTU能将信息传送至配电自动化系统子站或主站。
6、电池故障：当终端检测到电池故障时，常亮。
7、交流采样：采集多线路三相交流电压、电流，实现电压、电流、有功功率、无功功率、功率因数、频率的测量。
8、能与上级站进行通信，将采集和处理信息向上发送并接受上级站的控制命令。
9、测量精度：电压电流采样精度：0.5级。

配网终端测控DTU屏功能特点

1、装置不同类插件在结构设计时保证能互插，配置灵活。
2、终端运行LED：电源、运行、告警、遥控、远方、电池放电、电池故障告警。
3、电源端口差模干扰，满足国标GB/T 15153.1-1998，4级：1.25kV。
4、结合高级语言的软件开发使系32位高性能MCU。
5、智能插件方案的采用，使机箱母板标准化，便于生产及现场维护。
6、越限电压、电流定值可设定。
7、信号端口共模干扰，满足国标GB/T 15153.1-1998，4级：2.5kV。
8、内部总线采用CAN现场总线网络实现各模块之间的通讯。
9、采用前插拔接线方式，分面板设计。

配网终端测控DTU屏工作原理

1、遥信：采集并向远方发送状态量信息，状态变位优先传送。
2、电源端口差模干扰，满足国标GB/T 15153.1-1998，4级：1.25kV。
3、开柜体后门后，注意不要碰上面的铜牌及裸露线，以防触电。
4、终端具备1路级联RS485通讯接口。
5、 DTU的测控单元：交采、开入、开出、通讯、显示、存储等功能。
6、电流输入标称值：1A/5A，50Hz。
7、具备液晶显示、按键操作功能。
8、线路遥信一般包括开关状态、隔离刀闸状态、接地刀闸状态、储能状态等、故障指示器输出。
9、远方：遥控把手处于“远方”状态时，常亮
